一、濾網視覺檢測系統描述
濾網視覺檢測系統是利用一個CCD攝像頭采集通過它拍攝區域的圖像，運用先進的圖像分析處理算法，能準確無誤的分析檢測出濾網表面的缺陷，提高生產效率和確保生產質量；本系統專門針對濾網來料進行檢測，主要檢測表面的帶緯、松緊檔、折痕等區域缺陷，確保產品的品質，視覺檢測系統簡單設定后，即可自動檢測，如有異常發生，可提示報警或者控制機器停機。對不符合要求的工件檢測后可輸出控制信號，剔除不合格品。

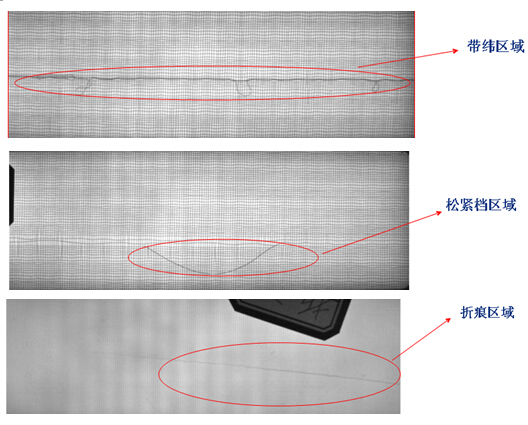

二、缺陷示例：
三、濾網視覺檢測系統主要功能
1.檢測濾網表面缺陷；
2.可實現在線動態檢測；
3.將檢測結果自動存入EXCLE檔中，并可對不符合要求的產品圖像進行查閱；
4.檢測精度可調；
5.在線檢測速度：工業相機從抓圖到軟件給出檢測結果控制在300ms以內；
6.系統檢測到產品有缺陷時，會自動報警，并輸出控制信號給剔除裝置；
7.系統有自學習功能，且學習過程操作簡單。
四、濾網視覺檢測系統主要技術特點
1.操作界面清晰明了，簡單易行，只需簡單設定即可自動執行測量；
2.測量軟件及算法完全自主開發，系統針對性強；
3.可靈活設置檢測模板、檢測范圍；
4.可選擇局部檢測功能，提高測量速度；
5.專業化光源設計，成像清晰均勻，確保測量任務完成；
6.支持多種型號產品的測量、具備產品在線自動搜索等功能；
7.采用高速工業相機，適用于靜態或動態生產線檢測；
8.安裝簡單，不影響原生產線工作；結構緊湊，易于操作、維護和擴充；
9.可靠性高，運行穩定，適合各種現場運行條件；
10.基于PC平臺，系統可擴充性強，基于EF-VS機器視覺軟件平臺可擴展其它功能。
五、濾網視覺檢測系統功能特點
1.降低勞動力成本，提高勞動生產率；
2.降低生產損耗，提高產品質量；
3.非接觸性測量，不會對濾網表面造成損傷。
|
